Характеристики
| Напряжение питания | 230В, 50Гц |
|---|---|
| Ток | 0,04 A |
| Максимальный номинальный ток | 6 (6) А |
| Тип предохранителя | 5×20, T 6.3 A, 230 В~, керамический |
| Степень защиты панели укравления/модуля | IP 20 |
| Температура окружающей среды | от 0°С до +45°С |
| Температура хранения | -10..+65° C |
| Относительная влажность | 5…85% без конденсації водяної пари |
| Диапазон измерений t датчиков CT4 | 0…+100°C |
| Диапазон измерения t датчика CT6-P | -35…+40°C |
| Диапазон измерений t датчика CT6-W | -35…+300°C |
| Точность измерения t датчиками | ±2°C |
| Соединения сетевые и измерительные | Винтовые зажимы со стороны сетевого напряжения 2,5мм2, момент затяжки 0,4Нм, длина очистки изоляции 7мм |
| Соединения защитные | Винтовые зажимы, сечение до 2,5 мм2, момент затяжки 0,5Нм, длина очистки изоляции 6мм |
| Дисплей | графический, сенсорный |
| Внешние размеры | 224x200x80мм |
| Вес комплекта | 2,5 кг |
| Стандарты | PN-EN 60730-1, PN-EN 60730-2-9 |
| Класс ПО | А |
| Степень загрязненности | 2 степень согласно PN-EN 60730-1 |
| Тип отключения нагрузки | Электронное и микроотключение (принцип действия типа 2Y и 2B, согласно PN-EN 60730-1) |

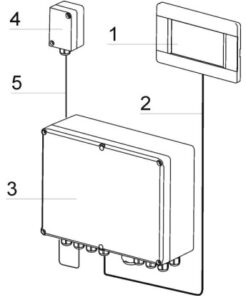

Оба компонента соединения четырехжильным проводом (2). Для работы системы необходим датчик наружной температуры (4) соединенный с силовым модулем (3) двухжильным проводом (5). Панель управления (1) можно разместить в жилом помещении, например в зале или в коридоре. Силовой модуль (3) должен быть установлен в котельной, как можно ближе к электрооборудованию системы центрального отопления. Провод (2) должен удовлетворять требованиям, указанным в инструкции по монтажу. Панель управления имеет датчик комнатной температуры и может выполнять функцию термостата комнатного. Есть возможность подключить несколько панелей, каждая из которых будет измерять комнатную температуру для отдельных отопительных контуров.
Источник тепла

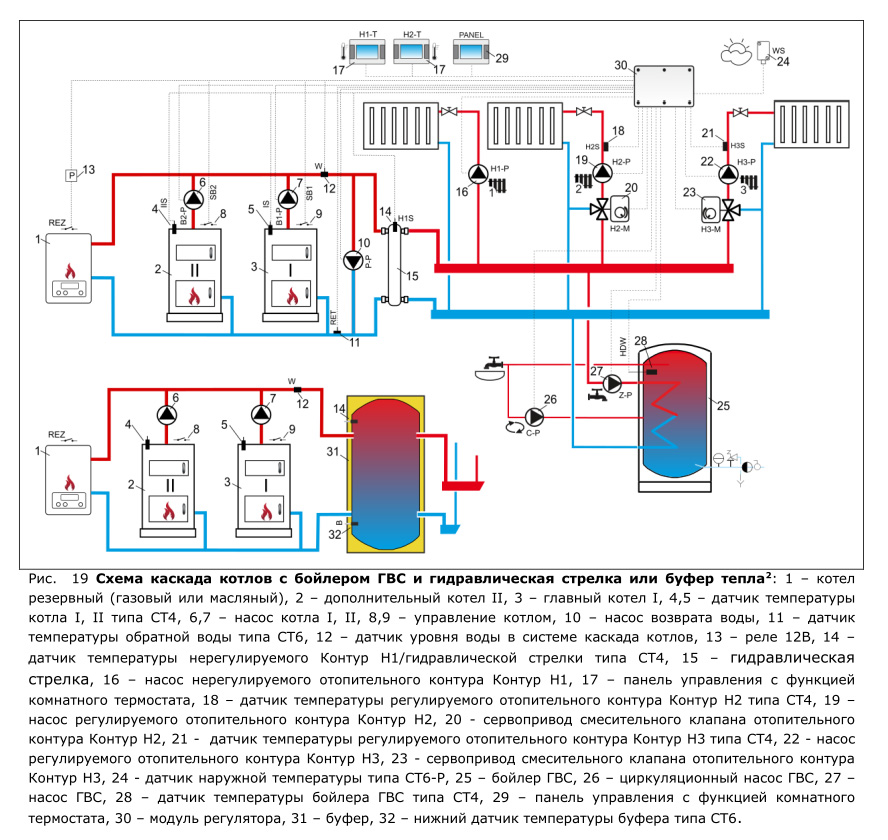

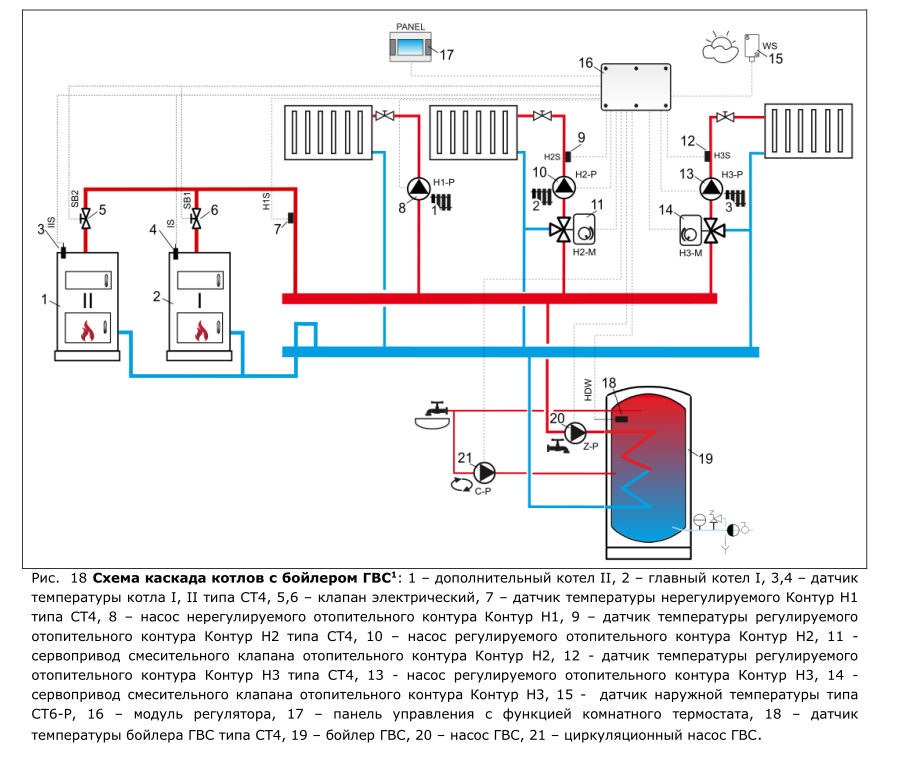

Регулятор управляет работой твердотопливных котлов в каскадной системе и дополнительным резервным котлом (газовый или дизельный) в данной каскадной системе, включая и выключая работу котлов в зависимости от нагрева системы центрального отопления.
Горячее водоснабжение
Контроллер управляет работой насоса ГВС, наполняя бойлер ГВС до температуры заданной пользователем. Подготовка горячей воды может производиться по запрограммированному графику. Контроллер также управляет работой циркуляционный насос. Это обеспечивает транспортировку горячей воды в отдаленную ванную комнату или кухню.
Отопительные контуры
Контроллер управляет работой одного не регулируемого отопительного контура (батареи) и двумя регулируемыми отопительными контурами (батареи или теплый пол). Температура воды в отопительных контурах управляется по погоде, т.е. на основе сигнала температуры из погодного датчика рассчитывается температура воды в отопительном контуре. В результате, несмотря на изменение наружной температуры, комнатная температура в отапливаемых помещениях поддерживается на заданном уровне.
